RANURAS DE EXPANSION

RANURAS DE EXPANSION

Es un elemento de la placa base de la computadora, que permite conectarla a una tarjeta de expansión o tarjeta adicional, la cual puede realizar funciones de control de dispositivos periféricos adicionales, por ejemplo: monitores, proyectores, televisores, módems, impresoras o unidades de disco.

Las ranuras están conectadas entre sí. Una computadora personal dispone generalmente de ocho unidades, aunque puede llegar hasta doce

En las tarjetas madre del tipo LPX las ranuras de expansión no se encuentran sobre la placa sino en un conector especial denominado riser card (tarjeta vertical)

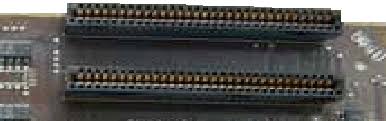

Ranuras de expansión (azules) de 44 pines y placa de circuitos. La ranura mide 3,5" (8,89 cm) con 22 contactos en cada lado.

TIPOS DE RANURAS

ISA 8 (XT)

ISA de 8 bits es una de las ranuras más antiguas y trabaja con una velocidad muy inferior a las ranuras modernas y a una frecuencia de 4,77 megahercios, funcionaba con los primeros procesadores de Intel 8086 y 8088, posteriormente el 8086 amplió su bus de datos a 16 bits y esta ranura se fue insuficiente.

 ISA.

 es una ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura AT eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesador Pentium III. Fue reemplazada en el año 2000 por la ranura PCI.

MCA

Véase también: Bus MCA

Micro Channel Architecture (MCA) es una arquitectura propietaria de IBM para la serie de computadoras PS/2, desarrollada en 1987.

EISA

 Es una arquitectura de bus para computadoras compatibles con la IBM PC

EISA, patrocinado y desarrollado por el llamado "Grupo de los Nueve" (AST, Compaq, Epson, Hewlett-Packard, NEC Corporation, Olivetti, Tandy, Wyse y Zenith Data Systems), montadores y vendedores de computadoras clónicas, fue anunciado a finales de 1988 como respuesta al MCA. Tuvo un uso limitado en computadores personales 386 y 486 hasta mediados de los años 1990, cuando fue reemplazado por los buses locales tales como el VESA y el PCI.

VESA

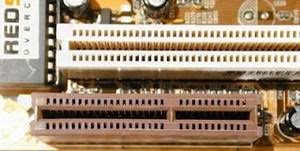

 Es fácilmente identificable en la placa base debido a que consiste de un ISA con una extensión color marrón, trabaja a 4 bits y con una frecuencia que varia desde 33 a 40 megahercios. Tiene 22,3 centímetros de largo (ISA más la extensión) 1,4 de alto, 1,9 de ancho (ISA) y 0,8 de ancho (extensión).

AMR

 es una ranura de expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon. Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de entrada/salida permitiendo que esos componentes fueran reutilizados en placas posteriores sin tener que pasar por un nuevo proceso de certificación de la Comisión Federal de Comunicaciones (con los costes en tiempo y económicos que conlleva).

CNR

 es una ranura de expansión en la placa base para dispositivos de comunicaciones como módems o tarjetas de red. Un poco más grande que la ranura audio/módem riser, CNR fue introducida en febrero de 2000 por Intel en sus placas madre para procesadores Pentium y se trataba de un diseño propietario por lo que no se extendió más allá de las placas que incluían los chipsets de Intel, que más tarde fue implementada en placas madre con otros chipset.



AGP

 es una especificación de bus que proporciona una conexión directa entre el adaptador de gráficos y la memoria. Es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI.

PCI

es un bus estándar de computadora para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en las computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de computadoras.

A diferencia de los buses ISA, el bus PCI permite la configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI.

PCI-Express, PCI-E, PCIE o PCIe

suelen utilizar erróneamente PCIX o PCI-X). Sin embargo, PCI-Express no tiene nada que ver con PCI-X que es una evolución de PCI, en la que se consigue aumentar el ancho de banda mediante el incremento de la frecuencia, llegando a ser 32 veces más rápido que el PCI 2.1. Su velocidad es mayor que PCI-Express, pero presenta el inconveniente de que al instalar más de un dispositivo la frecuencia base se reduce y pierde velocidad de transmisión.

En el uso más común (x16) proporcionan un ancho de banda de 4 GB/s (250 MB/s x 16) en cada dirección. En comparación con otros buses, un enlace simple es aproximadamente el doble de rápido que el PCI normal; una ranura de cuatro enlaces, tiene un ancho de banda comparable a la versión más rápida de PCI-X 1.0, y ocho enlaces tienen un ancho de banda comparable a la versión más rápida de AGP.

Ranura PCI-Express (de arriba a abajo: x4, x16, x1 y x16), comparado con uno tradicional PCI de 32 bits, tal como se ven en la placa DFI LanParty nF4 Ultra-D.

Está pensado para ser usado sólo como bus local, aunque existen extensores capaces de conectar múltiples placas base mediante cables de cobre o incluso fibra óptica. Debido a que se basa en el bus PCI, las tarjetas actuales pueden ser reconvertidas a PCI-Express cambiando solamente la capa física. La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses, AGP y PCI incluidos. La idea de Intel es tener un solo controlador PCI-Express comunicándose con todos los dispositivos, en vez de con el actual sistema de puente norte y puente sur. Este conector es usado mayormente para conectar tarjetas gráficas.

Ranura PCI-Express (de arriba a abajo: x4, x16, x1 y x16), comparado con uno tradicional PCI de 32 bits, tal como se ven en la placa DFI LanParty nF4 Ultra-D.

No es todavía suficientemente rápido para ser usado como bus de memoria. Esto es una desventaja que no tiene el sistema similar HyperTransport, que también puede tener este uso. Además no ofrece la flexibilidad del sistema InfiniBand, que tiene rendimiento similar, y además puede ser usado como bus interno externo.

SISTEMA OPERATIVO

es un programa o conjunto de programas de un sistema informático que gestiona los recursos de hardware y provee servicios a los programas de aplicación, ejecutándose en modo privilegiado respecto de los restantes (aunque puede que parte de él se ejecute en espacio de usuario).2

TIPOS DE SISTEMAS OPERATIVOS

1) DOS: El famoso DOS, que quiere decir Disk Operating System (sistema operativo de disco), es más conocido por los nombres de PC-DOS y MS-DOS. MS-DOS fue hecho por la compañía de software Microsoft y es en esencia el mismo SO que el PC-DOS.

2) Windows 3.1: Microsoft tomo una decisión, hacer un sistema operativo que tuviera una interfaz gráfica amigable para el usuario, y como resultado obtuvo Windows. Este sistema muestra íconos en la pantalla que representan diferentes archivos o programas, a los cuales se puede accesar al darles doble click con el puntero del mouse. Todas las aplicaciones elaboradas para Windows se parecen, por lo que es muy fácil aprender a usar nuevo software una vez aprendido las bases.

3) Windows 95: En 1995, Microsoft introdujo una nueva y mejorada versión del Windows 3.1. Las mejoras de este SO incluyen soporte multitareas y arquitectura de 32 bits, permitiendo así correr mejores aplicaciónes para mejorar la eficacia del trabajo.



4) Windows NT: Esta versión de Windows se especializa en las redes y servidores. Con este SO se puede interactuar de forma eficaz entre dos o más computadoras.

5) OS/2: Este SO fue hecho por IBM. Tiene soporte de 32 bits y su interfaz es muy buena. El problema que presenta este sistema operativo es que no se le ha dad el apoyo que se merece en cuanto a aplicaciones se refiere. Es decir, no se han creado muchas aplicaciones que aprovechen las características de el SO, ya que la mayoría del mercado de software ha sido monopolizado por Windows.



6) Mac OS: Las computadoras Macintosh no serían tan populares como lo son si no tuvieran el Mac OS como sistema operativo de planta. Este sistema operativo es tan amigable para el usuario que cualquier persona puede aprender a usarlo en muy poco tiempo. Por otro lado, es muy bueno para organizar archivos y usarlos de manera eficaz. Este fue creado por Apple Computer, Inc.



7) UNIX: El sistema operativo UNIX fue creado por los laboratorios Bell de AT&T en 1969 y es ahora usado como una de las bases para la supercarretera de la información. Unix es un SO multiusuario y multitarea, que corre en diferentes computadoras, desde supercomputadoras, Mainframes, Minicomputadoras, computadoras personales y estaciones de trabajo. Esto quiere decir que muchos usuarios puede estar usando una misma computadora por medio de terminales o usar muchas de ellas.

ESTRUCTURA BASICA DE UN SISTEMA OPERATIVO

A) CARGADOR

Cualquier programa que requiere ser ejecutado en la computadora, deberá ser transferido desde su lugar de residencia a la memoria principal.

B) CARGADOR PARA EL SISTEMA OPERATIVO

Este programa se encarga de transferir desde algún medio de almacenamiento externo (disco, cinta o tambor) a la memoria principal, los programas del sistema operativo que tienen como finalidad establecer el ambiente de trabajo del equipo de cómputo. Existe un programa especial almacenado en memoria ROM que se encarga de accesar a este programa cargador. Cuando el sistema operativo esta cargado en memoria toma el control absoluto de las operaciones del sistema.

C) CARGADOR INCLUIDO EN EL SISTEMA OPERATIVO

Su función es cargar a memoria todos los archivos necesarios para la ejecución de un proceso.

SUPERVISOR (EJECUTIVO O MONITOR)

Es el administrador del sistema que controla todo el proceso de la información por medio de un gran número de rutinas que entran en acción cuando son requeridos. Funge como enlace entre los programas del usuario y todas las rutinas que controlan los recursos requeridos por el programa para posteriormente continuar con su ejecución.

El supervisor también realiza otras funciones como son:

- Administra la memoria.

- Administración de las rutinas que controlan el funcionamiento de los recursos de la computadora.

- Manejo de Archivos

- Administración y control de la ejecución de los programas.

LENGUAJE DE COMUNICACION

Es el medio a través del cual el usuario interactúa directamente con el sistema operativo y esta formado por comandos que son introducidos a través de algún dispositivo. Generalmente un comando consta de dos partes, la primera formada por una palabra que identifica el comando y la acción a realizar y la segunda parte por un conjunto de valores o parámetros que permiten seleccionar diversas operaciones de entre los que dispone el comando.

UTILERIA DE SISTEMA

Son programas o rutinas del sistema operativo que realizan diversas funciones de uso común o aplicación frecuente como son: clasificar, copiar e imprimir información.

FUNCIONES BASICAS DE UN SISTEMA OPERATIVO

ADMINISTRACION DE TRABAJOS

Cuando existen varios programas en espera de ser procesados, el sistema operativo debe decidir el orden de procesamiento de ellos, así como asignar los recursos necesarios para su proceso.

ADMINISTRACION DE RECURSOS

Mediante está función el sistema operativo esta en capacidad de distribuir en forma adecuada y en el momento oportuno los diferentes recursos (memoria, dispositivos, etc.,...) entre los diversos programas que se encuentran en proceso, para esto, lleva un registro que le permite conocer que recursos están disponibles y cuales están siendo utilizados, por cuanto tiempo y por quien, etc.

CONTROL DE OPERACIONES DE ENTRADA Y SALIDA

Mediante esta actividad el sistema operativo decide que proceso hará uso del recurso, durante cuánto tiempo y en que momento.

ADMINISTRACION DE LA MEMORIA

Supervisa que áreas de memoria están en uso y cual están libre, determina cuanta memoria asignará a un proceso y en que momento, además libera la memoria cuando ya no es requerida para el proceso.

RECUPERACION DE ERRORES

El sistema operativo contiene rutinas que intentan evitar perder el control de una tarea cuando se suscitan errores en la trasferencia de información hacia y desde los dispositivos de entrada / salida.

PROGRAMAS DE PROCESO

El sistema operativo contiene programas de servicios que sirven de apoyo al procesamiento de los trabajos, se conocen también como utilerías y se pueden clasificar en tres tipos:

A) UTILERIAS DEL SISTEMA

Se ejecutan bajo el control del sistema operativo y se utilizan para preparar algunos recursos usados por el sistema. Son de uso interno.

B) UTILERIAS PARA ARCHIVOS

Manejan información de los archivos tales como imprimir, clasificar, copiar, etc.

C) UTILERIAS INDEPENDIENTES

Realizar funciones que se relacionan con la iniciación de dispositivos de Entrada/Salida, carga del sistema operativo, etc.
